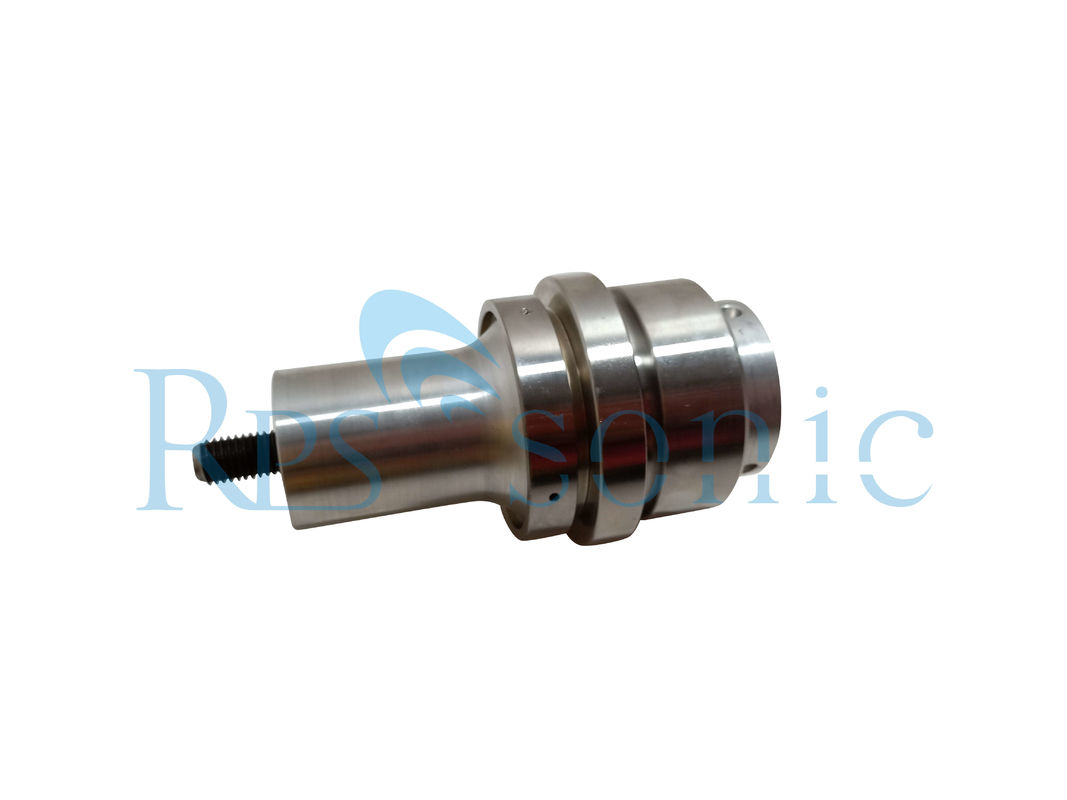

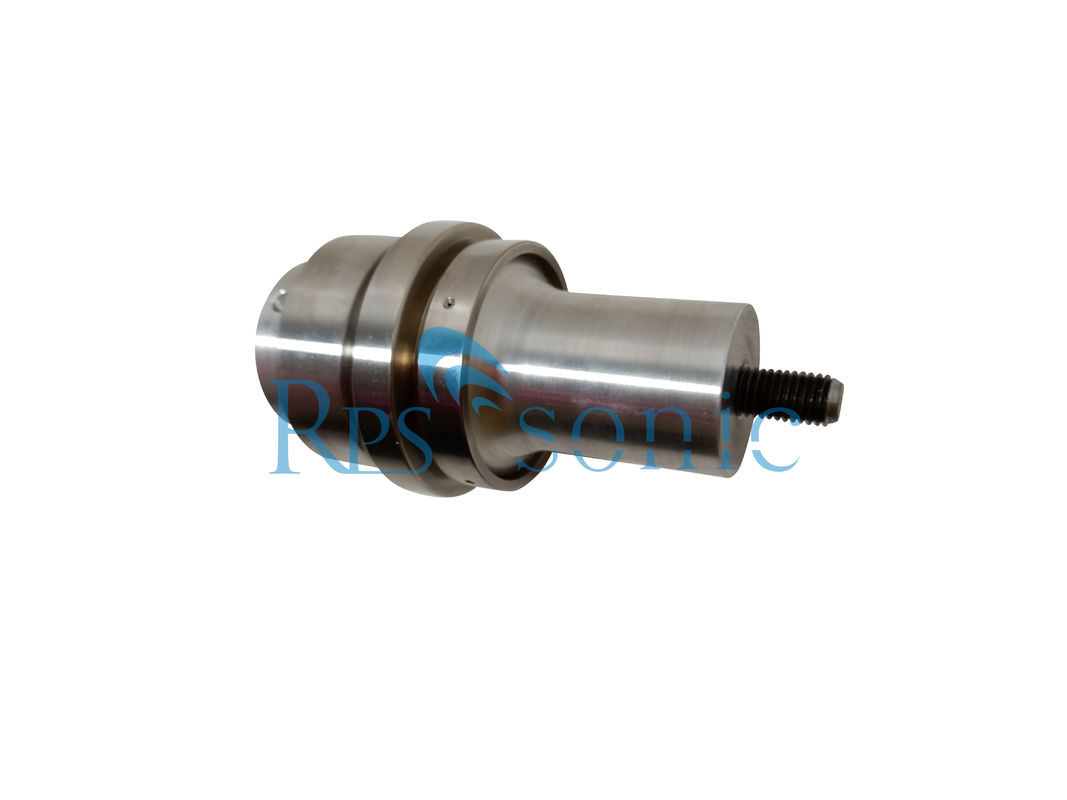

제품 상세 정보:
|
| 이름: | 용접 초음파 승압기 | 회수: | 20kHz |
|---|---|---|---|
| 이익: | 1:1.5 | 재료: | 티타늄 합금 |
| Rplace를 위한: | Branson | ||
| 하이 라이트: | 초음파 용접 장치,diy 초음파 용접공 |
||
제품 세부사항
| 유형 | Rinco |
| 빈도 | 20KHz |
| 모형 | 당신의 필요조건에 따라서 |
| 전력 공급 | AC220v |
| Maiterial | Titaniu의 합금 |
초음파 승압기는 무엇입니까?
설치 체계 여러가지 초음파 승압기의 3가지의 유형이 있습니다:
1) 표준 산; 2) (또한 수리할 수 있는)를 가진 엄밀한 산 정연한 O 반지 및 이동할 수 있는 죔쇠 반지; 그리고 3) 제공하는 단단한 산은 단단함을 개량했습니다. 지속적인 신청을 위해, 초음파 승압기는 제품에 에너지를 더, 그러나 돌입 신청에서, 개량한 줄맞춤 전달하는 단단한 산은 가능합니다. 단단한 산 후원에 정보 더를 위해.
진동의 유형에 따르면, 그것은 경도 진동, 비틀 진동, 구부리는 진동 및 합성 진동 (경도에게 구부리기의 경도 염력, 구부리는 염력)로 분할될 수 있습니다. 초음파 가공 및 가공 전원 공급에서는, 경도 진동 신청은 일반적입니다.
그것은 단 하나 승압기의 버스의 모양에서 분류되고, 사다리, 색인, 쇠사슬 모양, 콘, 가우스, 푸리에, 여현 및 다른 유형으로 분할될 수 있습니다. 합성 경적.
그것의 기능에 따르면, 그것은 반 파장과 내무반 파장의 2가지의 유형으로 분할될 수 있습니다. 있더라도 경도, 비틀의 많은 분류, 디자인, flexural 승압기는 그들의 대응 진동 방정식에서 시작하고, 그리고 설계 과정 및 단계는 동일하.
초음파 변형기/초음파 승압기/초음파 경적에서 장식 못 지역에 있는 초음파 경적의 조숙한 실패로 그렇지 않으면 이끌어 낼 몇몇을의 옆 짐 흡수하기 때문에, o 반지 초음파 승압기를 사용해야 합니다.
장식 못 크기:
알루미늄은 1:0.6의 비율에 15 – 20 – 25 kHz 초음파 승압기, 1:1, 1:1.5 및 1:2 교련된 초음파 경적 끝에 유효하 1/2-20 3/8 - 24 두드렸습니다. 티타늄 15khz, 20khz는 모든 비율에 있는 25 kHz 승압기, 1:2.5를 포함하여, 1/2-20 3/8-24 꼭지에 유효합니다. 28Khz 30khz 35khz, 36khz를 위한 초음파 승압기는 40 kHz M-8 실을 위해 교련되고 두드려진 초음파 경적 끝에 유효합니다.
초음파 승압기는 1:0.5, 1:1, 1:1.5, 1:2, 1:2.5 및 1:3.0의 비율에 유효합니다
초음파 용접 승압기의 물자:
초음파 용접 체계의 중요한 부분으로, 초음파 승압기는 초음파 용접에 있는 에너지 전달과 확대를 위해 주로 사용됩니다. 용접 표면에 전달된 에너지에는 및 용접해서 얻어진 용접의 힘에는 직접적인 충격이 있습니다. 경적의 에너지 전달의 효율성은 승압기의 디자인에, 또한 그것의 물자에 뿐만 아니라 달려 있습니다. 다른 물자의 초음파 승압기를 승압기의 물자 사이 알루미늄 합금과 같은 낮은 탄소 강철, 스테인리스 및 티타늄 합금, 관계 및 초음파 용접 힘 겨냥해서 단일 요소 분석 방법을 이용하여 분석되었습니다. 실험적인 결과는 티타늄 합금 승압기에 의해 얻어진 용접의 힘이 가장 높다는 것을, 낮은 탄소 강철, 알루미늄 합금 및 스테인리스에 의해 따라보여줍니다.
반 파장 초음파 승압기를 디자인하는 방법:
1. 전통적인 분석적인 방법
2. 동등한 회로 방법
3. 양자택일 방법 (기계 임피던스 평등화 방법)
4. 전달 행렬 방법
5. 유한 요소법 (FEA)
6. 다른 방법: Luffing 막대 설계법은 전송선 방법, 구분적으로 접근 방법, 명백한 신축성 방법, 등을 포함합니다.
