유리 및 PCB를 위한 초음파 용접철

유리 및 PCB를 위한 초음파 용접철

초음파 용접제 는 용접 과정 을 향상 시키기 위해 초음파 기술 을 이용 하는 특수 용접 도구 이다. 상세 한 소개 는 다음 과 같다.

작동 원칙

초음파 진동 생성: 초음파 용접철은 초음파 변환기로 장착되어 있습니다.이 변환기는 초음파 주파수 범위에서 전기 에너지를 고주파 기계적인 진동으로 변환합니다, 일반적으로 20kHz에서 100kHz까지입니다.
용매와 작업 조각에 미치는 영향: 용매 철의 끝이 용매와 용접 될 작업 조각에 접촉 할 때 초음파 진동이 용매 관절 부위에 전달됩니다.고주파 진동은 작업 조각의 표면에 산화질 층과 용접기를 방해이것은 용접기가 표면을 더 효과적으로 습하게하고 작업 조각의 미세 균열과 구멍에 침투하여 더 튼튼하고 신뢰할 수있는 용접 관절을 얻을 수 있습니다.

장점

우수한 습기 능력: 그것은 작업 조각 표면에 용접기의 습기 효과를 크게 향상시킬 수 있습니다.소금성이 떨어지는 일부 재료에 좋은 습기를 얻는 것이 어려울 수 있습니다.그러나 초음파 용접철은 더 균일하고 완전한 용접 관절을 보장함으로써이 문제를 극복 할 수 있습니다.
고품질의 용접제: 초음파 용접은 용접제의 침투와 접착력을 향상시킴으로써 더 강한 강도와 전기 전도성을 가진 용접제조를 형성하는 데 도움이 됩니다.이것은 높은 신뢰성이 필요한 응용 프로그램에서 특히 중요합니다., 예를 들어 전자 산업에서 인쇄 회로 보드를 제조합니다.
온도 손상 감소: 주로 높은 온도에서 용접을 녹이는 전통적인 용접 방법과 비교하면초음파 용접은 상대적으로 낮은 온도에서 좋은 용접 결과를 얻을 수 있습니다.이것은 특히 열에 민감한 부품 및 재료의 경우 작업 조각에 열 손상의 위험을 줄이는 데 도움이됩니다.
다양한 재료에 적합: 알루미늄과 구리와 같은 용접하기 어려운 금속을 포함하여 다양한 재료를 용접하는 데 사용할 수 있습니다.초음파 진동은 이 재료의 산화질층을 분해할 수 있습니다., 성공적인 용접을 가능하게 합니다.

신청서

전자제품 제조: PCB에 저항, 콘덴서, 통합 회로 등과 같은 부품을 용접하기 위해 인쇄 회로 보드 (PCB) 생산에 널리 사용됩니다.초음파 용접의 높은 정확성과 신뢰성은 전자 제품의 품질을 보장합니다.
자동차 산업: 자동차 전자제품의 제조, 예를 들어 엔진 제어 장치, 전력 전자 모듈 및 자동차 배선 허리네스 생산,초음파 용접은 서로 다른 구성 요소 간의 신뢰할 수있는 연결을 달성하는 데 사용됩니다..
항공우주 및 국방: 높은 신뢰성 및 고성능 재료를 처리 할 수있는 능력으로 인해 초음파 용접은 항공우주 및 국방 전자제품 생산에 사용됩니다.용매 결합의 품질과 신뢰성이 가장 중요한 경우.
보석 제조: 보석 산업에서도 귀금속과 보석 용접에 사용된다.초음파 용접 의 정확 한 통제 와 부드러운 용접 과정 은 섬세 한 재료 에 손상을 입지 않도록 도와 주며 보석 의 품질 을 보장 한다.

구조

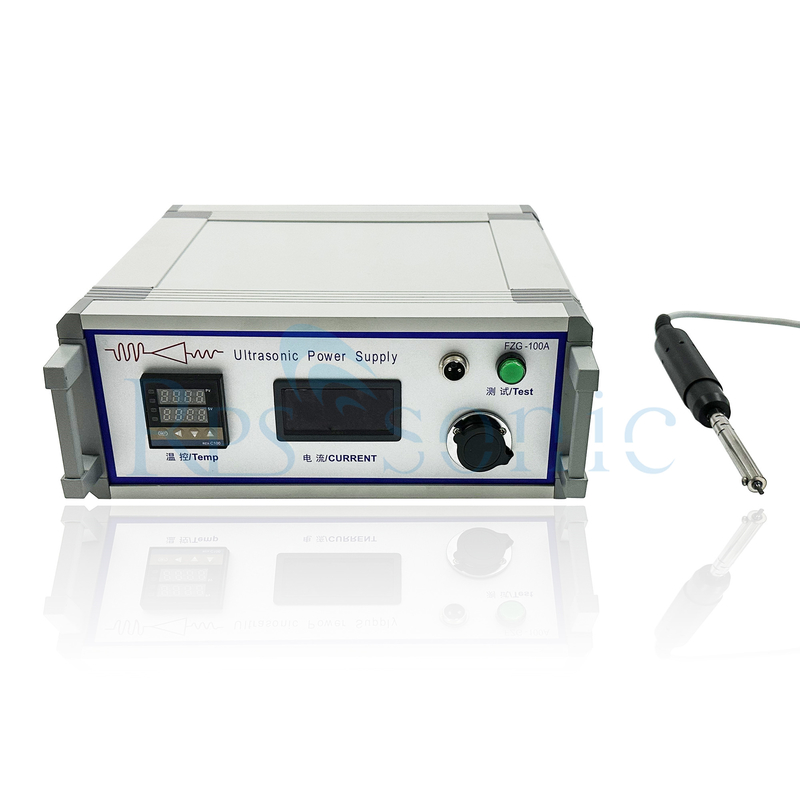

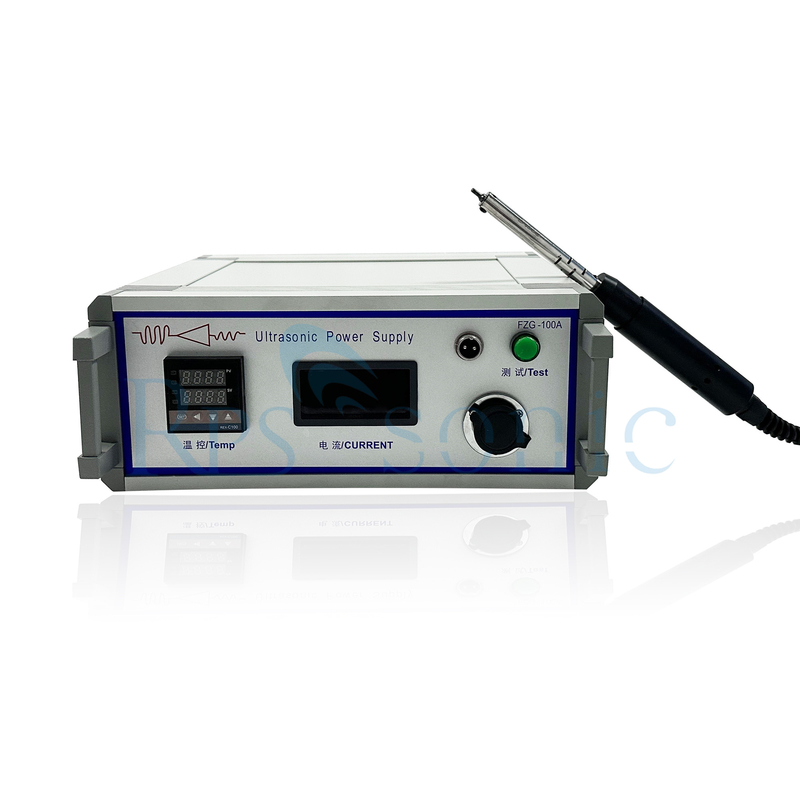

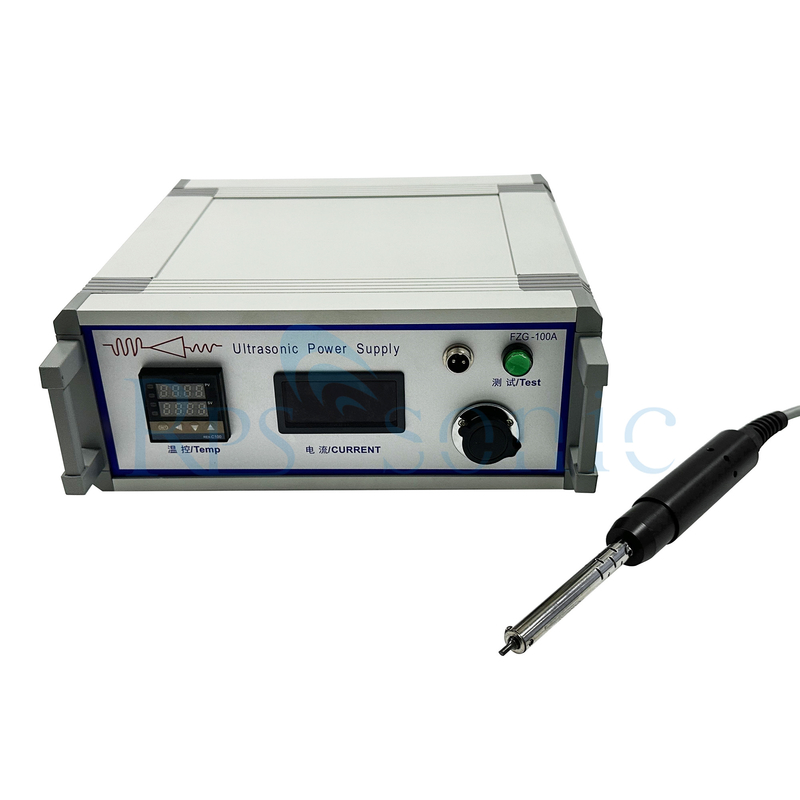

초음파 발전기: 초음파 변환기를 구동하기 위해 고주파 전기 신호를 생성하는 핵심 부품입니다.그것은 일반적으로 다양한 용접 요구 사항에 적응하기 위해 주파수 조정 및 전력 제어와 같은 기능을 가지고 있습니다..
초음파 변환기: 앞서 언급 한 바 와 같이, 전기 에너지 를 기계적 진동 으로 변환 한다.변환기는 일반적으로 피에조 전기 효과를 나타내는 피에조 전기 물질로 만들어집니다.즉, 전기장이 가해지면 변형될 수 있고 변형되면 전기장을 생성할 수 있습니다.

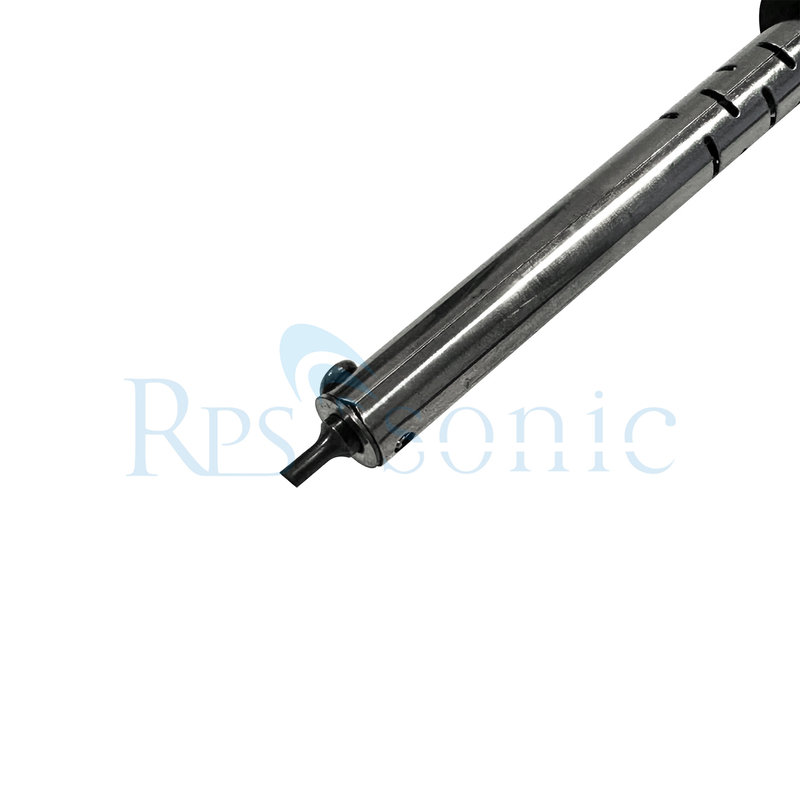

용접 철자 끝: 용접 철자 끝은 소금과 작업 조각에 초음파 진동을 전달하도록 설계되었습니다.보통 구리 나 텅스텐 합금 과 같이 열 에 내성이 있고 전기 를 전도 하는 재료 로 만들어진다용접 철자 끝의 모양과 크기는 다른 용접 응용 프로그램에 따라 사용자 정의 될 수 있습니다.

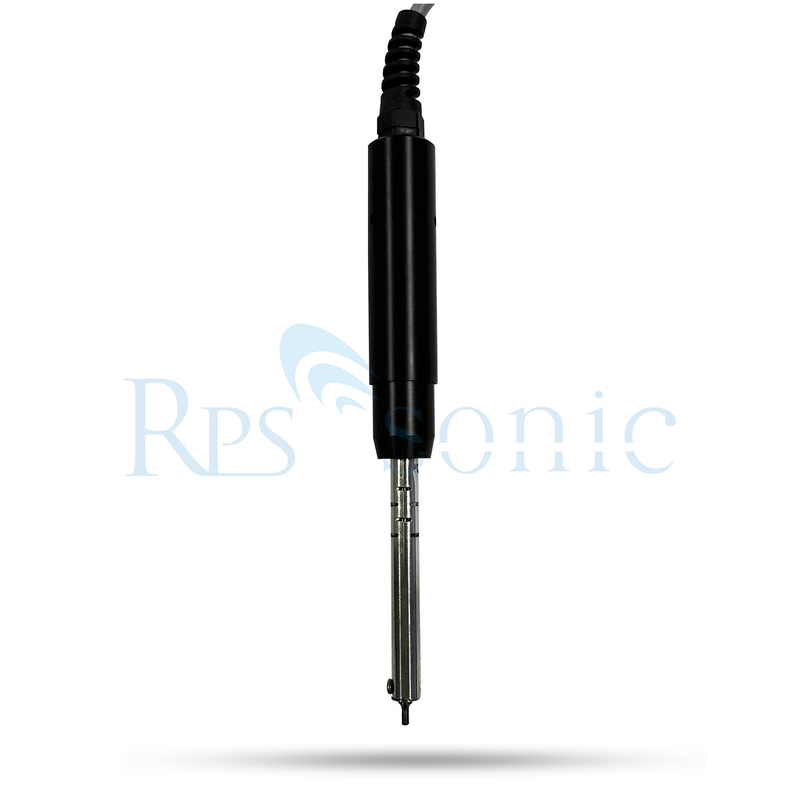

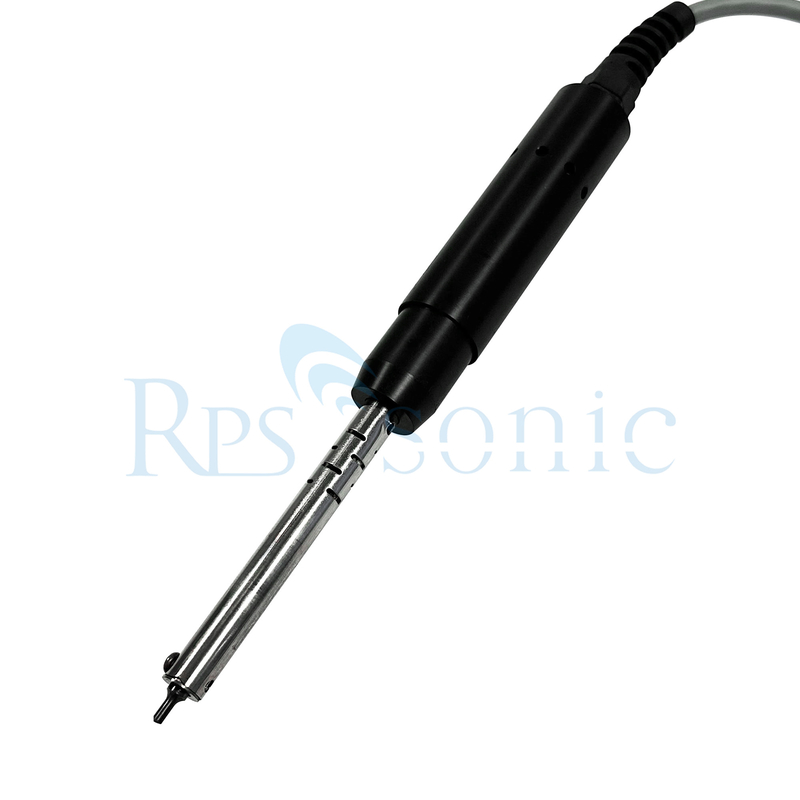

손잡이 및 냉각 시스템: 초음파 용접철의 손잡이는 조작 및 잡기 용이하도록 설계되었습니다.그것은 또한 작동 중에 변환기 및 다른 구성 요소의 과열을 방지하는 냉각 시스템을 통합 할 수 있습니다.이것은 일반적으로 공기 냉각 또는 물 냉각 방법을 통해 달성됩니다.

초음파 용접제 를 사용 하는 것 은 전통적인 용접제 에 비해 어떤 장점 을 가지고 있습니까?
초음파 용접철이 일반적으로 사용되는 특정 응용 분야 또는 산업이 있습니까?
초음파 용접철은 모든 종류의 용접 작업에 사용할 수 있습니까?
