초음파 납땜 본드 유리 티타늄 스테인레스 스틸 세라믹

초음파 용접 결합 유리 티타늄 스테인리스 스틸 세라믹

초음파 용접 은 유리, 티타늄, 스테인레스 스틸, 세라믹 을 결합 시킬 수 있다. 그 원칙 과 관련 정보 는 다음 과 같다.

초음파 용접 의 원칙

진동 및 동화: 초음파 용접은 초음파 진동을 사용합니다. 초음파 용접 장비의 변환기는 전기 에너지를 기계적인 진동 에너지로 변환합니다.고주파 전류가 변환기를 통과 할 때, 내부의 피에조 전기 결정은 변형되고 팽창하여 초음파 진동을 발생시킵니다.이 진동은 용접 머리에 의해 용접 및 용접 될 재료의 표면으로 전송됩니다녹은 용매에서 초음파 진동은 동화로 인해 거품이 터지면 충격파가 발생합니다. 이 충격파는 녹은 용매 표면의 산화물 필름과 흙을 제거합니다.기름, 기본 재료의 표면에 먼지.
액티브 솔더의 화학 반응:세라솔저와 같은 특수 액티브 솔더는 초음파 용접에 사용됩니다.이 용접에는 아연, 티타늄,실리콘용접 과정에서 이 원소들은 공기 중의 산소와 결합하여 산화질소를 형성합니다.유리 같은 재료의 표면의 산화질층과 화학적으로 결합하는 물질, 세라믹, 그리고 금속, 결합을 달성.

우수한 습기 능력: 그것은 작업 조각 표면에 용접기의 습기 효과를 크게 향상시킬 수 있습니다.소금성이 떨어지는 일부 재료에 좋은 습기를 얻는 것이 어려울 수 있습니다.그러나 초음파 용접철은 더 균일하고 완전한 용접 관절을 보장함으로써이 문제를 극복 할 수 있습니다.
고품질의 용접제: 초음파 용접은 용접제의 침투와 접착력을 향상시킴으로써 더 강한 강도와 전기 전도성을 가진 용접제조를 형성하는 데 도움이 됩니다.이것은 높은 신뢰성이 필요한 응용 프로그램에서 특히 중요합니다., 예를 들어 전자 산업에서 인쇄 회로 보드를 제조합니다.
온도 손상 감소: 주로 높은 온도에서 용접을 녹이는 전통적인 용접 방법과 비교하면초음파 용접은 상대적으로 낮은 온도에서 좋은 용접 결과를 얻을 수 있습니다.이것은 특히 열에 민감한 부품 및 재료의 경우 작업 조각에 열 손상의 위험을 줄이는 데 도움이됩니다.
다양한 재료에 적합: 알루미늄과 구리와 같은 용접하기 어려운 금속을 포함하여 다양한 재료를 용접하는 데 사용할 수 있습니다.초음파 진동은 이 재료의 산화질층을 분해할 수 있습니다., 성공적인 용접을 가능하게 합니다.

신청서

전자제품 제조: PCB에 저항, 콘덴서, 통합 회로 등과 같은 부품을 용접하기 위해 인쇄 회로 보드 (PCB) 생산에 널리 사용됩니다.초음파 용접의 높은 정확성과 신뢰성은 전자 제품의 품질을 보장합니다.
자동차 산업: 자동차 전자제품의 제조, 예를 들어 엔진 제어 장치, 전력 전자 모듈 및 자동차 배선 허리네스 생산,초음파 용접은 서로 다른 구성 요소 간의 신뢰할 수있는 연결을 달성하는 데 사용됩니다..
항공우주 및 국방: 높은 신뢰성 및 고성능 재료를 처리 할 수있는 능력으로 인해 초음파 용접은 항공우주 및 국방 전자제품 생산에 사용됩니다.용매 결합의 품질과 신뢰성이 가장 중요한 경우.
보석 제조: 보석 산업에서도 귀금속과 보석 용접에 사용된다.초음파 용접 의 정확 한 통제 와 부드러운 용접 과정 은 섬세 한 재료 에 손상을 입지 않도록 도와 주며 보석 의 품질 을 보장 한다.

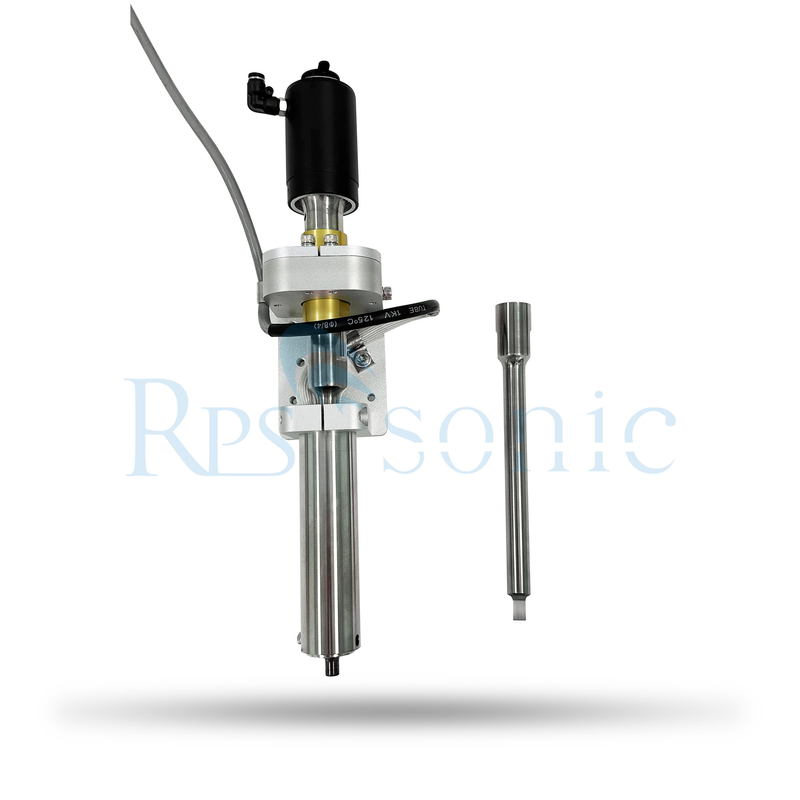

구조

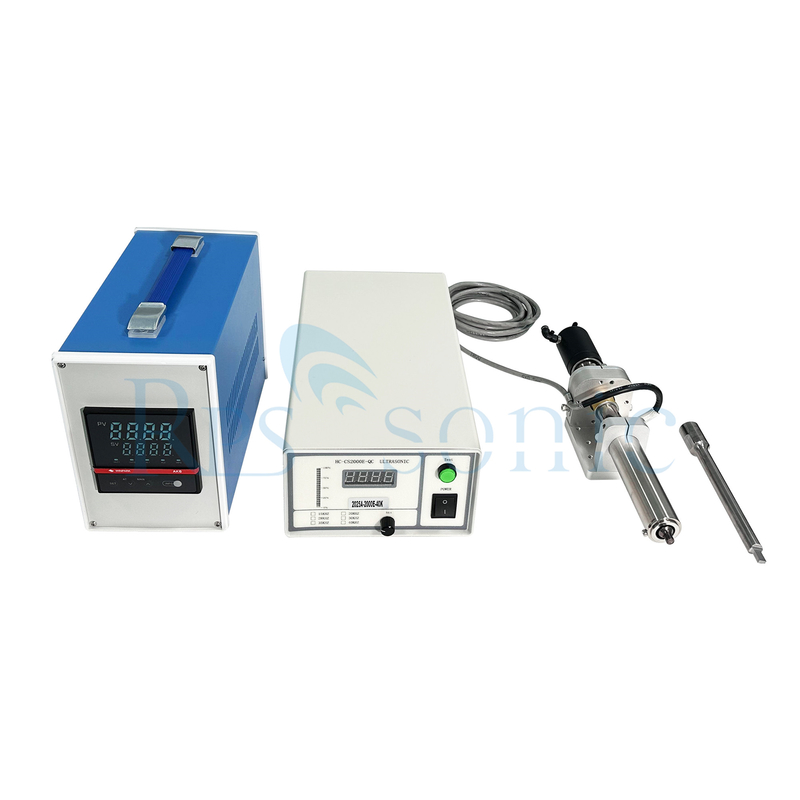

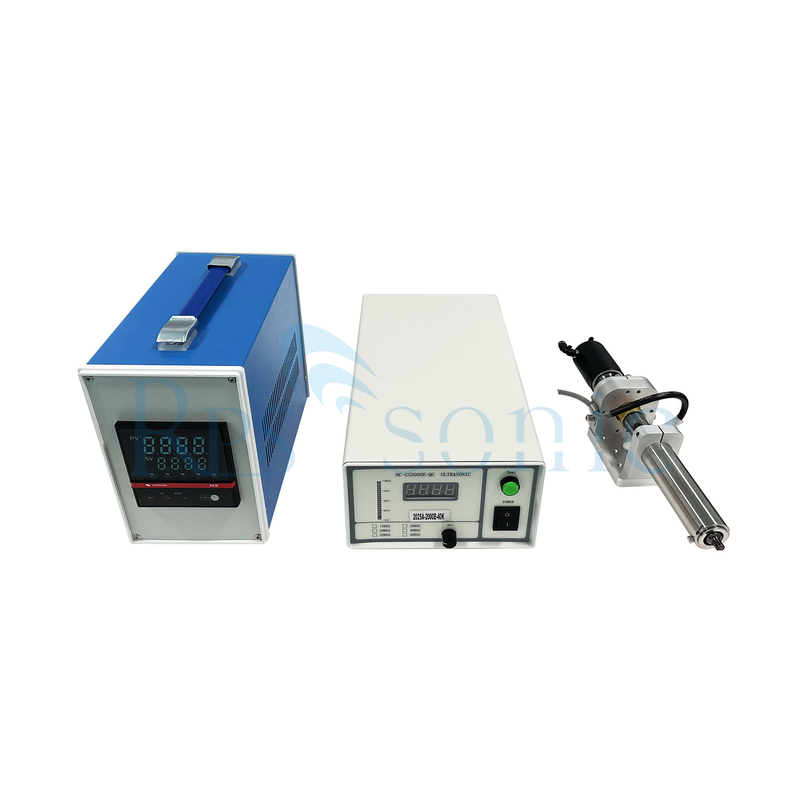

초음파 발전기: 초음파 변환기를 구동하기 위해 고주파 전기 신호를 생성하는 핵심 부품입니다.그것은 일반적으로 다양한 용접 요구 사항에 적응하기 위해 주파수 조정 및 전력 제어와 같은 기능을 가지고 있습니다..

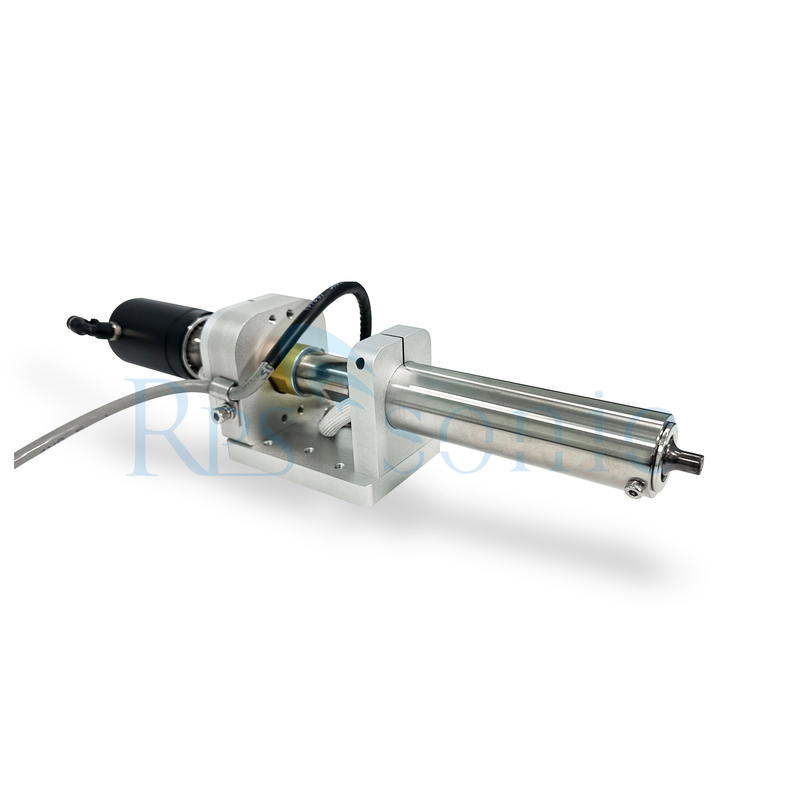

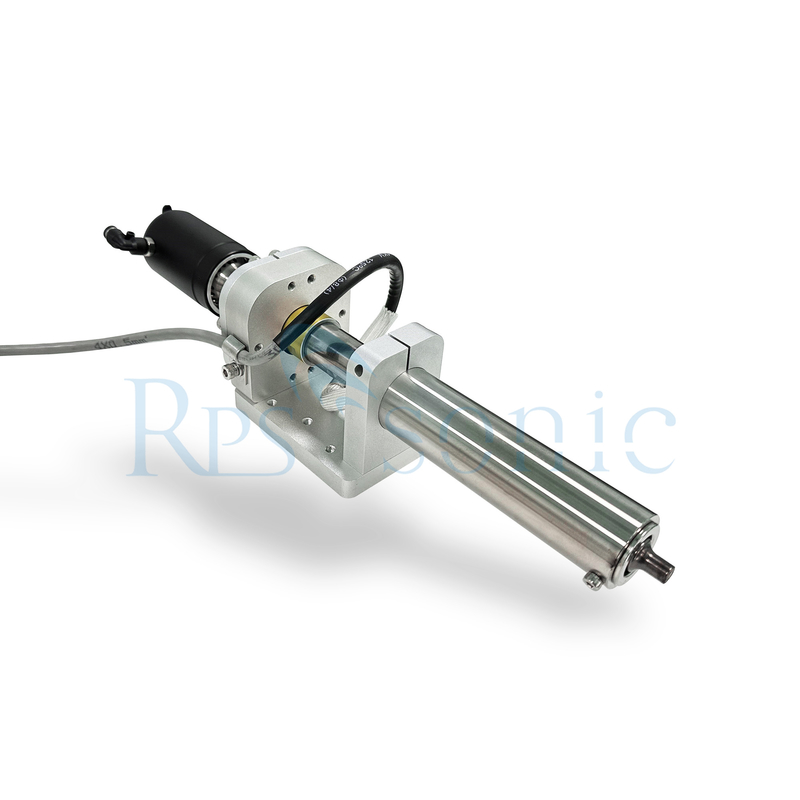

초음파 변환기: 앞서 언급 한 바 와 같이, 전기 에너지 를 기계적 진동 으로 변환 한다.변환기는 일반적으로 피에조 전기 효과를 나타내는 피에조 전기 물질로 만들어집니다.즉, 전기장이 가해지면 변형될 수 있고 변형되면 전기장을 생성할 수 있습니다.

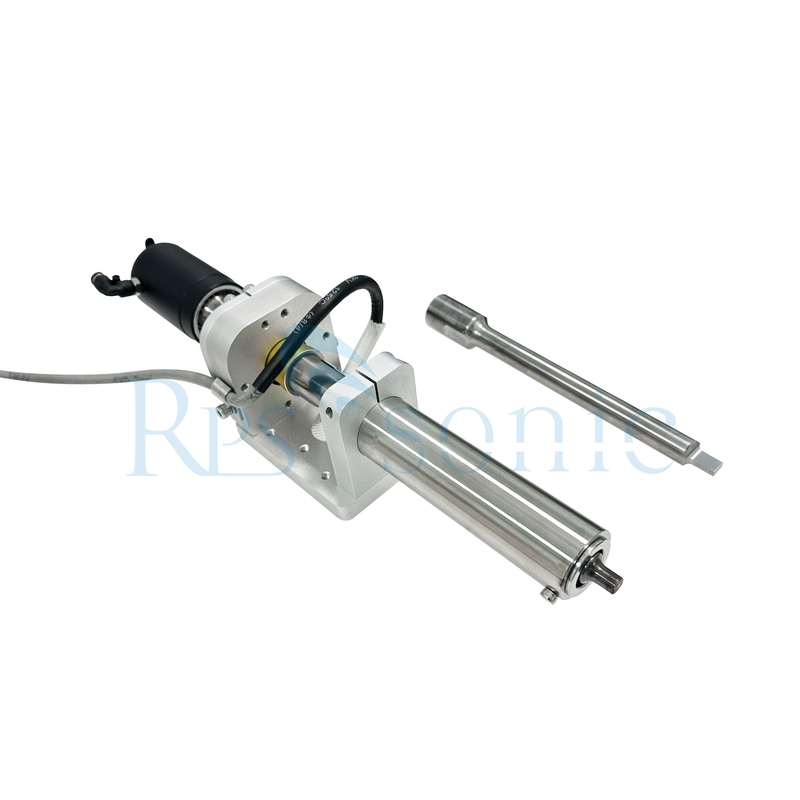

용접 철자 끝: 용접 철자 끝은 소금과 작업 조각에 초음파 진동을 전달하도록 설계되었습니다.보통 구리 나 텅스텐 합금 과 같이 열 에 내성이 있고 전기 를 전도 하는 재료 로 만들어진다용접 철자 끝의 모양과 크기는 다른 용접 응용 프로그램에 따라 사용자 정의 될 수 있습니다.
손잡이 및 냉각 시스템: 초음파 용접철의 손잡이는 조작 및 잡기 용이하도록 설계되었습니다.그것은 또한 작동 중에 변환기 및 다른 구성 요소의 과열을 방지하는 냉각 시스템을 통합 할 수 있습니다.이것은 일반적으로 공기 냉각 또는 물 냉각 방법을 통해 달성됩니다.

응용 예제

전자 제조:전자 부품의 생산에서 유리 및 세라믹 기판에 전극을 용접하고 초전도 물질과 구성 요소를 연결하는 데 사용됩니다.하이브리드 통합 회로에서 결합 유도.
광학 장치: 광학 유리 섬유에 금속 고리를 결합하고 유리 튜브를 밀폐하는 것과 같은 유리 장식품 제조 및 광학 유리 금속화에서 사용됩니다.
태양 에너지 산업: 태양 전지 유리의 전극 배선에 사용되며 생산 프로세스를 단순화하고 비용을 절감합니다.
